保護繼電器 H2Q-N/Y
H2Q-N/Y
| 型號 | H2Q-N | H2Q-Y | |
|---|---|---|---|
| 尺寸 mm | 61H*49W*70D | 88H*58W*68D | |
| 功能特性 | > 具有 2C 接點, 可選擇正緣 ( 通電 ) 或負緣 ( 斷電 ) 動作 > 斷電後接點可保持, 當下一次訊號來時接點才可以轉換 |
||
| 額定電壓 | AC(V): 12, 24, 48, 110, 220, 240, 380, 415, 440, 50/60Hz | ||
| 接點容量 | 250VAC 5A Resistive Load 48VDC 5A 電阻性負載 |
||
| 複歸時間 | 0.3 sec max | ||
| 消耗功率 | 2VA | ||
| 使用周圍溫度 | -10°C~+55°C | ||
| 使用周圍濕度 | 45~85%RH | ||
| 壽命 | 機械 | 5×106 times | |
| 電氣 | 105 times | ||
| 重量 | 170 g | ||

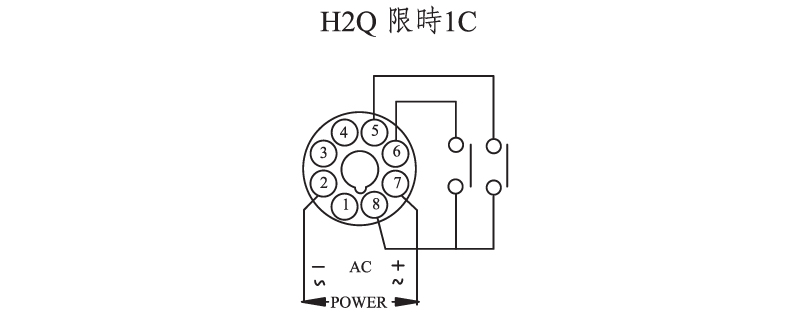

| 接線圖 |  |
||

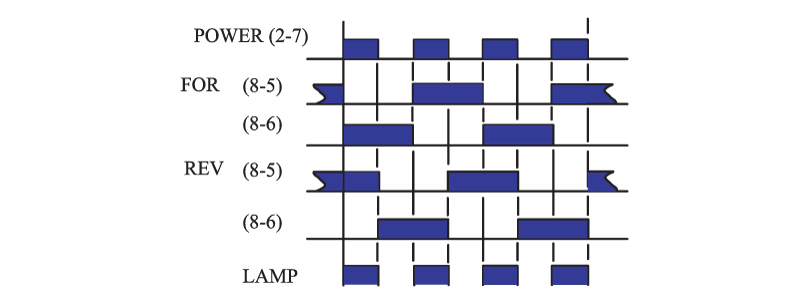

| 時序圖 |  |
||
